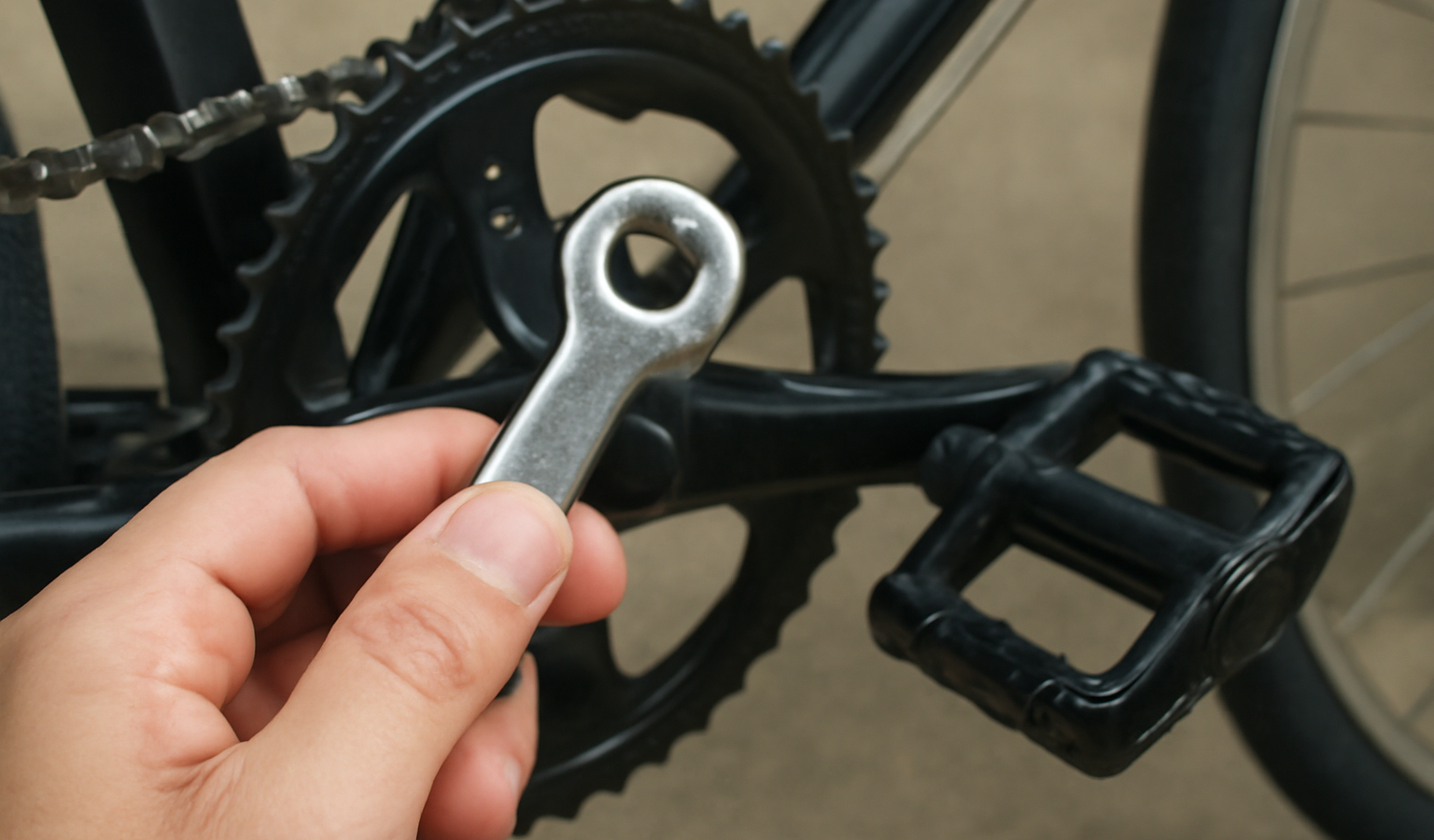

Le pédalier est l’une des pièces les plus sollicitées d’un vélo, et son démontage effraie souvent les cyclistes qui n’ont jamais osé s’y aventurer. Pourtant, avec le bon outillage et quelques connaissances de base sur le type de pédalier équipant votre monture, cette opération devient largement accessible. Le choix de la clé dépend directement du système de fixation utilisé, qu’il s’agisse d’un pédalier à axe carré, d’un modèle Octalink, ISIS ou encore d’un système à axe intégré comme le Hollowtech ou le GXP. Cet article vous guide pas à pas pour identifier votre pédalier et choisir l’outil adapté à son démontage.
Identifier le type de pédalier avant de commencer
Avant même de penser à la clé, il est indispensable de savoir à quel type de pédalier vous avez affaire. Chaque système possède ses propres fixations, et utiliser le mauvais outil peut endommager les composants, voire rendre le démontage impossible sans casse.
Les pédaliers à axe carré
Longtemps standard sur les vélos de ville et VTT d’entrée de gamme, le pédalier à axe carré se reconnaît à sa forme conique visible une fois la manivelle retirée. Il nécessite généralement un extracteur de manivelle spécifique, en complément d’une clé Allen ou d’une clé plate selon le type de boulon utilisé pour maintenir la manivelle sur l’axe.
Les systèmes Octalink et ISIS
Ces standards, plus modernes, utilisent des cannelures pour assurer la transmission de la puissance. L’Octalink, développé par Shimano, et l’ISIS, porté par plusieurs marques concurrentes, demandent également un extracteur de manivelle, mais avec un filetage parfois différent. Il convient de vérifier la compatibilité de l’outil avec la marque précise du pédalier avant tout achat.
Les pédaliers à axe intégré (Hollowtech, GXP)
Sur les vélos plus récents, notamment les modèles de route et VTT haut de gamme, l’axe est souvent intégré directement à l’une des manivelles. Ce système, popularisé par Shimano avec le Hollowtech II ou par SRAM avec le GXP, simplifie le démontage mais requiert des outils spécifiques comme une clé pour boîtier de pédalier et parfois une clé Allen de grand diamètre pour desserrer les vis de préchargement.
Les outils indispensables pour desserrer un pédalier classique
Une fois le type de pédalier identifié, il faut réunir le bon jeu d’outils. Un mécanicien averti dispose toujours de plusieurs clés adaptées aux différents standards, mais pour un usage occasionnel, quelques outils suffisent.
L’extracteur de manivelle
Cet outil est central pour la plupart des interventions sur pédalier à axe carré, Octalink ou ISIS. Il se compose généralement de deux parties, une partie filetée qui se visse dans la manivelle et une partie qui vient pousser l’axe pour l’extraire progressivement. Il existe des modèles universels, mais certains standards nécessitent un filetage spécifique, notamment sur les pédaliers ISIS qui demandent un diamètre plus large.
La clé Allen et la clé plate
Pour retirer le boulon ou l’écrou de fixation de la manivelle sur l’axe, une clé Allen de 8 mm ou une clé plate de 14 ou 15 mm sont souvent nécessaires selon le modèle. Il est conseillé de vérifier la taille exacte avant de se lancer, car un outil trop petit ou mal ajusté risque d’endommager le pas de vis.
La clé à ergots pour les cuvettes de boîtier
Une fois les manivelles retirées, il faut souvent démonter les cuvettes du boîtier de pédalier logées dans le cadre. Une clé à ergots, adaptée au nombre et à l’écartement des encoches, permet de dévisser ces cuvettes sans les abîmer. Ce type de clé existe en plusieurs variantes selon la marque et le standard du boîtier, notamment pour les boîtiers BSA ou Italien.
Les outils spécifiques aux pédaliers modernes à axe intégré
Les pédaliers récents, plus techniques, demandent un outillage différent de celui utilisé pour les modèles traditionnels. La précision de l’outil est ici essentielle pour éviter d’endommager les surfaces de contact ou les roulements.
La clé pour boîtier externe Hollowtech II
Ce système Shimano, très répandu sur les vélos de route et VTT récents, nécessite une clé spécifique à ergots externes, différente de celle utilisée pour les boîtiers traditionnels. Elle permet de dévisser les cuvettes filetées directement dans le cadre, une fois les manivelles retirées.
La clé Allen de grand diamètre pour la vis de préchargement
Avant de pouvoir extraire la manivelle gauche sur un système Hollowtech II ou GXP, il faut généralement desserrer une vis de préchargement située au centre de l’axe. Cette vis nécessite une clé Allen de 8 mm, parfois plus longue que la moyenne pour atteindre le fond du logement sans forcer.
Le cas particulier des pédaliers SRAM DUB
Le standard DUB de SRAM, conçu pour être compatible avec plusieurs largeurs de boîtier, utilise un système d’extraction légèrement différent. Il est recommandé de consulter la documentation du fabricant avant de se lancer, car certains outils universels ne conviennent pas parfaitement à ce format, ce qui peut entraîner un serrage insuffisant ou un jeu excessif après remontage.
Comment procéder concrètement au démontage
Une fois les outils réunis, la méthode de démontage varie légèrement selon le type de pédalier, mais certaines étapes restent communes à la plupart des interventions.
Préparer le vélo et repérer les vis de fixation
Avant toute chose, il est conseillé de positionner le vélo sur un pied d’atelier ou de le retourner délicatement pour un accès facilité aux manivelles. Un nettoyage préalable de la zone évite que la crasse ne s’incruste dans le mécanisme pendant l’opération, ce qui facilite grandement le travail et prolonge la durée de vie des filetages.
Retirer la manivelle avec l’extracteur
Pour les pédaliers à axe carré, Octalink ou ISIS, il faut d’abord dévisser le boulon central à l’aide de la clé Allen ou plate adaptée, puis visser l’extracteur dans le filetage de la manivelle. En tournant progressivement la partie centrale de l’extracteur, l’axe se dégage doucement de la manivelle. Il est important de ne jamais forcer brutalement, sous peine de fausser le filetage ou d’endommager l’axe.
Démonter les cuvettes et l’axe du boîtier
Une fois les manivelles retirées, il reste à extraire l’axe et les cuvettes logées dans le boîtier de pédalier. Selon le standard, une clé à ergots classique ou une clé spécifique Hollowtech II sera nécessaire. Sur les systèmes plus anciens, l’axe peut être maintenu par des roulements à billes qu’il faudra manipuler avec précaution pour éviter de perdre les billes lors du démontage.
Conseils pratiques pour éviter les erreurs courantes
Le démontage d’un pédalier reste une opération technique où plusieurs erreurs classiques peuvent survenir, surtout lors d’une première tentative.
Vérifier le sens de filetage
Certains boîtiers de pédalier utilisent un filetage inversé sur le côté gauche, notamment sur les standards italiens ou certains modèles BSA. Se tromper de sens de rotation peut sérieusement endommager le filetage du cadre, une erreur particulièrement coûteuse à réparer.
Investir dans des outils de qualité
Les clés bon marché, notamment les extracteurs de manivelle premier prix, peuvent se déformer sous la pression et endommager le filetage de la manivelle. Il vaut mieux privilégier des outils reconnus, même si l’usage reste occasionnel, pour garantir un démontage propre et sans risque.
Faire appel à un professionnel en cas de doute
Si le pédalier semble grippé, rouillé ou si l’identification du standard reste incertaine, il peut être plus prudent de confier l’opération à un mécanicien vélo. Cela évite d’endommager des pièces parfois coûteuses à remplacer, notamment sur les vélos de route haut de gamme équipés de composants récents.
